Séquence 1

Problématique :

Une entreprise dispose déjà d’un réseau informatique pour ses services administratifs. Elle souhaite maintenant créer un nouveau sous-réseau pour le service technique. Comment intégrer ce sous-réseau, le configurer correctement pour que les échanges soient possibles, et vérifier son bon fonctionnement ?

Travail à réaliser :

1- Sur une feuille de classeur, recopier le titre et la problématique.

2- Tracer un trait sur toute la largeur de la page.

3- Écrire les rôles de chacun pour cette séquence :

• Coordonnateur :
• Secrétaire :
• Informaticiens :

4- Tracer un trait sur toute la largeur de la page.

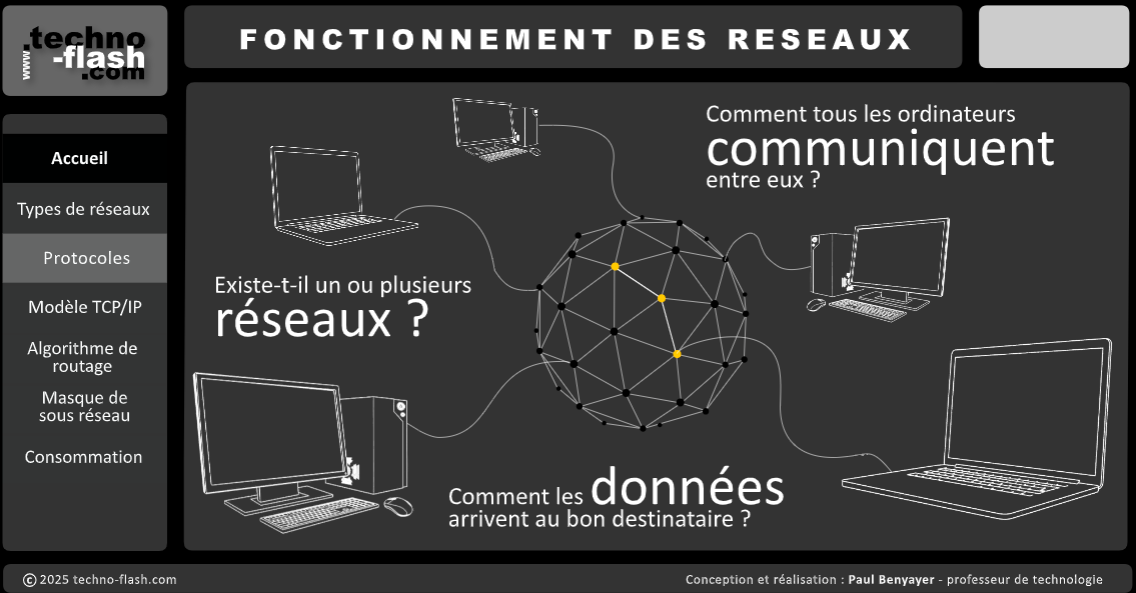

5- Prendre connaissance du document en cliquant sur l'image ci-dessous :

6- Recopier les questions suivantes et y répondre :

1. Donner la fonction de chacun des protocoles suivants :

• Protocole IP (Internet Protocole) ?
• Protocole TCP (Transmission Control Protocole) ?
• Protocole HTTP (HyperText Transfer Protocole) ?
• Protocole FTP (File Transfer Protocole) ?

2. Qu’est-ce qu’un algorithme de routage ?
3. Quelles informations prend en compte ce programme ?
4. Quelle est la quantité de CO2 générée par les courriels ?
5. Que peut-on faire pour diminuer cette consommation ?

7- le secrétaire complétera le classeur de l’équipe.

Routeur :

Appareil qui relie plusieurs réseaux et sert à faire transiter des informations d'une station de travail vers leur destination.

Table de routage :

Programme informatique, utilisé par les routeurs, qui indique le meilleur chemin possible pour envoyer les données.

Vous allez ajouter un sous-réseau dans une entreprise et le configurer pour que les données circulent correctement.

1- Regarder la vidéo suivante (écouteurs obligatoires !) :

Filius - Comment connecter plusieurs réseaux ensemble ? - Sciences & Technologies

2- Ouvrir le fichier FILIUS 'réseau-entreprise.fls' dans le commun de la classe.

3- Ajouter un nouveau sous-réseau :

• Placer un autre switch (renommé Switch-technique) et y relier deux nouveaux portables pour le service technique (renommés PC-tech1 et PC-tech2).
• Leur attribuer une autre plage d’adresses IP, en gardant le début 192.168 (identification de l’entreprise et de l’étage) et en gardant la logique du 1er sous-réseau (réseau 2 et n° de PC).
• Vérifier que le PC-tech1 communique avec le PC-tech2 avec la commande ping. → à noter dans le classeur d’équipe

4- Relier les deux sous-réseaux :

• Ajouter un routeur.
• Connecter chaque switch au routeur.
• Configurer les interfaces du routeur avec les adresses correspondantes.

5- Configurer les passerelles

• Dans chaque ordinateur, définir comme passerelle l’adresse IP du routeur correspondant.

6- Tester la communication

• Vérifier que le PC-admin1 communique avec le PC-tech2 avec la commande Ping*. → à noter dans le classeur d’équipe.

* Cliquer sur le lien pour ouvrir le document ressource

Cliquer sur synthese
