Séquence 1

Problématique :

Comment configurer efficacement un réseau local (LAN) pour qu'il soit adapté aux besoins d'un collège, en prenant en compte les différentes étapes de paramétrage des équipements ?

Travail à réaliser :

1- Sur une feuille de classeur, recopier le titre et la problématique.

2- Tracer un trait sur toute la largeur de la page.

3- Écrire les rôles de chacun pour cette séquence :

• Coordonnateur :
• Secrétaire :
• Informaticien :

4- Tracer un trait sur toute la largeur de la page.

5- Prendre connaissance du Document en cliquant sur le lien.

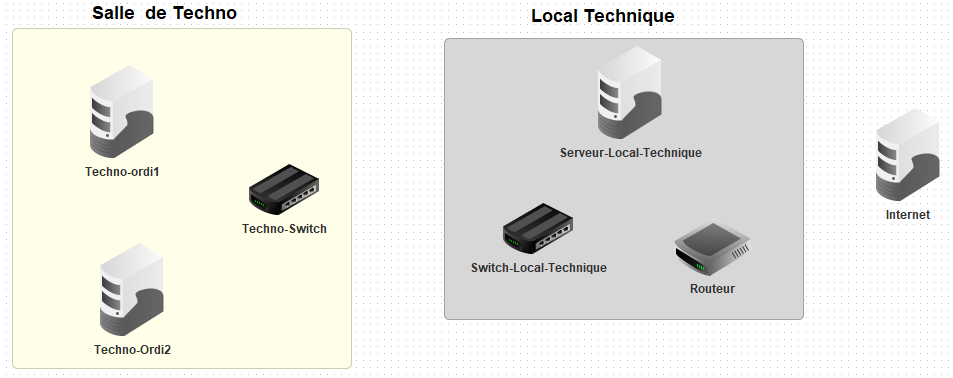

6- Voici quelques éléments constituant le réseau du collège :

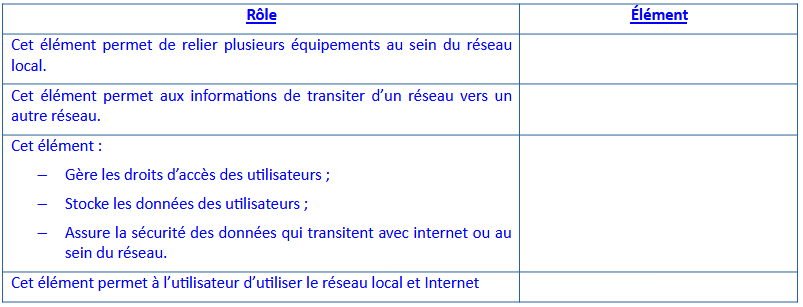

Identifier le rôle des différents éléments matériels du schéma ci-dessus en recopiant et remplissant le tableau suivant :

7- Ouvrir le fichier "réseau collège.fls" situé dans le commun de la classe.

8- Recopier et répondre à la question suivante :

Quelle est l’adresse IP du « Serveur-Local-Technique » ?

9- Le secrétaire complétera la feuille de votre équipe.

Travail à réaliser :

Vous allez paramétrer les adresses IP d'un réseau local pour qu'il fonctionne correctement.

1- (Ré)ouvrir le fichier "réseau collège.fls" situé dans le commun de la classe et l’enregistrer dans votre serveur « perso ».

2- Effectuer un test de communication (Ping*) de l’adresse IP du « Serveur-Local-Technique » depuis l’ordinateur « Techno-ordi1 ».

3- Effectuer un test de communication (Ping*) de l’adresse IP du « Serveur-Local-Technique » depuis l’ordinateur « CDI-Ordi1 ».

4- Indiquer les résultats des tests de communication avec le « Serveur-Local-Technique », en surlignant « Réussi » ou « Échoué » dans le classeur d’équipe.

5- Revenir en mode « conception » en cliquant sur le marteau, et sélectionner les différents ordinateurs. Que remarquez-vous concernant les adresses IP et les masques de ces PC ? (le noter sur le classeur d’équipe)

6- Rectifier cet oubli en complétant les adresses IP*(utiliser les adresses 192.168.xxx.xxx en changeant à chaque fois les 2 derniers groupes de chiffres) et les masques (mettre toujours 255.255.255.0 pour les masques)

7- Refaire le test de communication (Ping*) de l’adresse IP du « Serveur-Local-Technique » depuis l’ordinateur « Techno-ordi1 ».

8- Refaire le test de communication (Ping*) de l’adresse IP du « Serveur-Local-Technique » depuis l’ordinateur « CDI-Ordi1 ».

* Cliquer sur le lien pour ouvrir la ressource correspondante ou voir les vidéos ci après :

https://tube-sciences-technologies.apps.education.fr/w/7bc0763d-93a5-48d2-bf9b-da2b712ad5c6  (ping)

https://tube-sciences-technologies.apps.education.fr/w/00e6199b-c047-404d-9b1d-ef0bea80ef4f  (adresse IP)

9- Indiquer les résultats des tests de communication avec le « Serveur-Local-Technique », en surlignant « Réussi » ou « Échoué » dans le classeur d’équipe.

10- Enregistrer le fichier modifié (Cliquer 'oui' au message '...voulez-vous le remplacer')

11- Noter l'emplacement du fichier sur le classeur d'équipe (Le fichier est dans le dossier............dans les document sdu lecteur perso de ..................)
